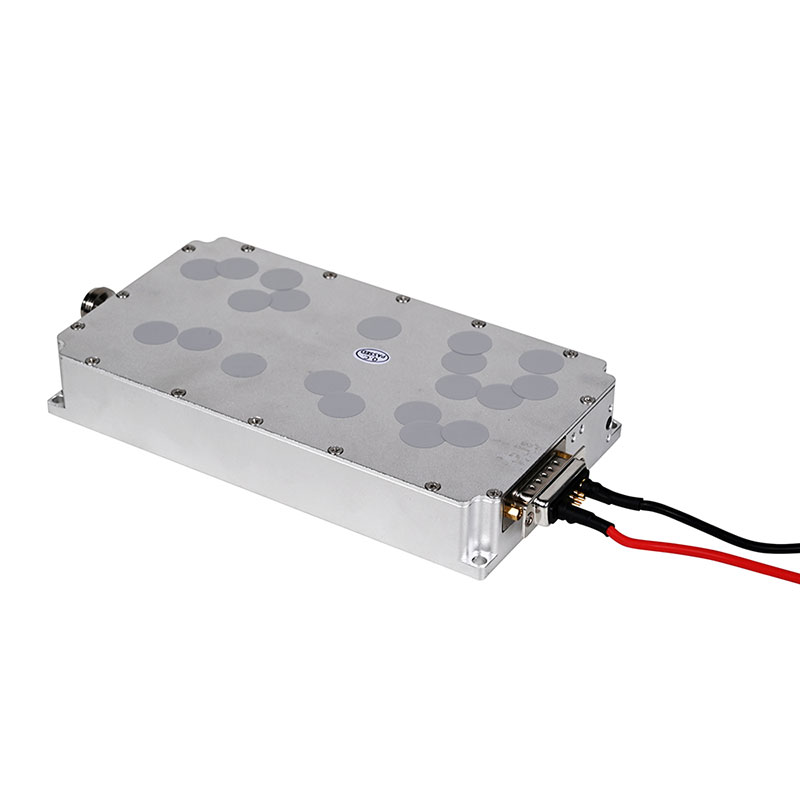

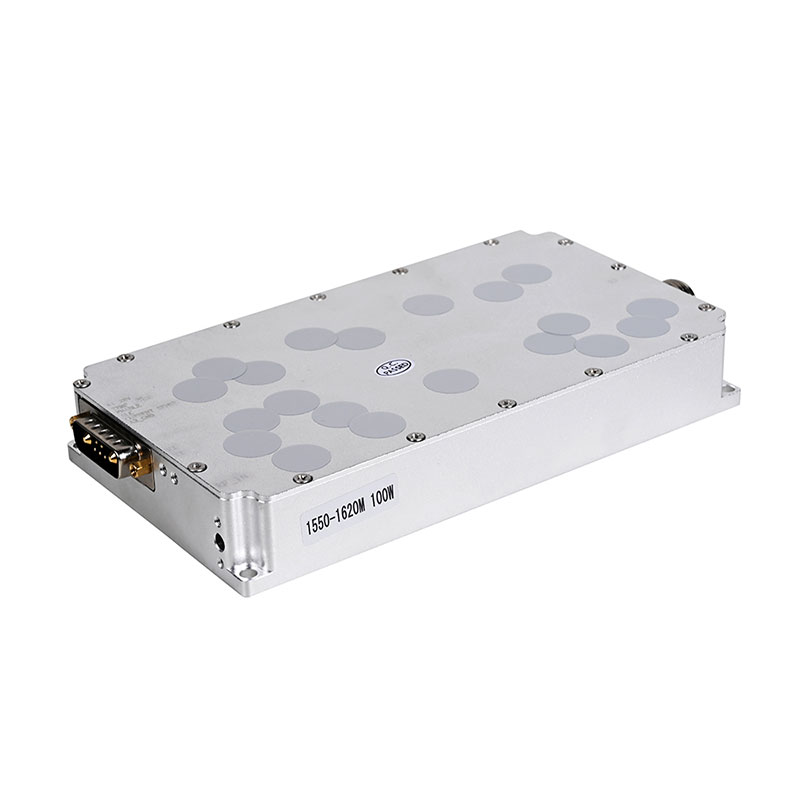

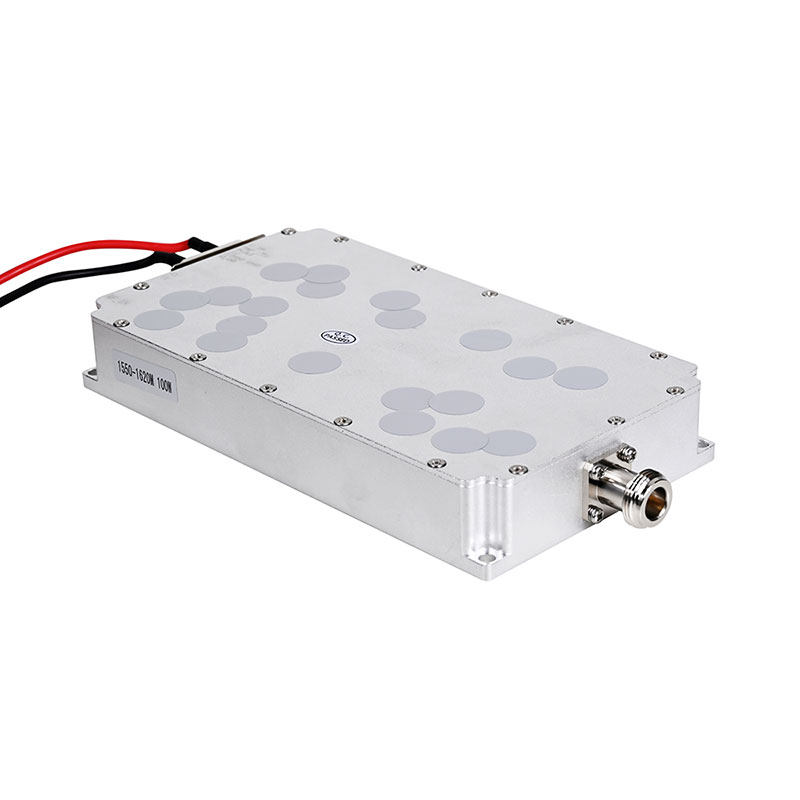

FZX의 100W 1550-1620MHz RF 모듈은 GPS 및 WiFi를 포함하여 드론이 사용하는 기본 주파수를 방해하도록 특별히 설계된 최첨단 도구입니다. 첨단 기술로 인해 드론 관련 보안 문제에 대한 강력한 방어 기능을 제공하고 중요한 영공의 안전과 보안을 보장하는 안티 드론 시스템의 중요한 부분이 되었습니다.
드론 사용이 기하급수적으로 증가하고 규제되지 않은 드론 작동으로 인한 안전 위험이 발생함에 따라 100W 1550-1620MHz 드론 UAV GPS 방해 전파 모듈은 영공 무결성을 보호하는 데 중요한 구성 요소로 두각을 나타내고 있습니다. 드론 기능에 중요한 GPS 및 WiFi 주파수를 방해함으로써 이 모듈은 승인되지 않은 드론 활동에 대응하는 데 핵심적인 역할을 합니다. 향상된 공역 보호를 위해 드론 방해기의 원활한 통합 프로세스와 최적화된 기능을 보장하는 기술 지원 및 포괄적인 애프터 서비스를 통해 신뢰할 수 있는 성능과 안정성이 사용자로부터 칭찬을 받았습니다.
프로젝트 | 색인 | 단위 | 주목 | ||
주파수 범위 | 1550-1620 | MHz | 고객은 빈도를 맞춤 설정할 수 있습니다. | ||
작동 전압 | 28 | V | 28-32V | ||
최대 출력 전력 | 50±0.5 | dBm | 100W@≤7A | ||
얻다 | 45±1 | 데시벨 | 피크 대 피크 | ||
대역 내 변동 | ≤2 | 데시벨 | 피크 대 피크 | ||
스퓨리어스 방출 | 작업 구역 내 | ≤-15dBm/1MHz | dBm | 중심 주파수 + CW 신호를 최대로 출력 전력 시간 측정 |
|
외부 작업 구역 | 9KHz~1GHz | 일반적인 노이즈 플로어 클러터보다 높지 않음 | dBm | ||
1G~12.75GHz | dBm | ||||
출력 전압 정재파 비율 | ≤1.30 | 전원이 없으면 표준 네트워크 출력 -10dBm | |||
≤1.30 | 전원 공급, 이중 방향 커플러 테스트 | ||||
가는곳마다 온도 시험 | 작동 온도 | -10~+55 | ℃ | 저온이 시작될 수 있습니다 | |
안정성 확보 | ±1.5 @-40℃~+55℃ | 데시벨 | |||
전력 안정성 | ±1 @-40℃~+55℃ | 데시벨 | |||
전원 공급 장치 요구 사항 | ≥8A@+28Vdc; | 연속파 출력 100W | |||

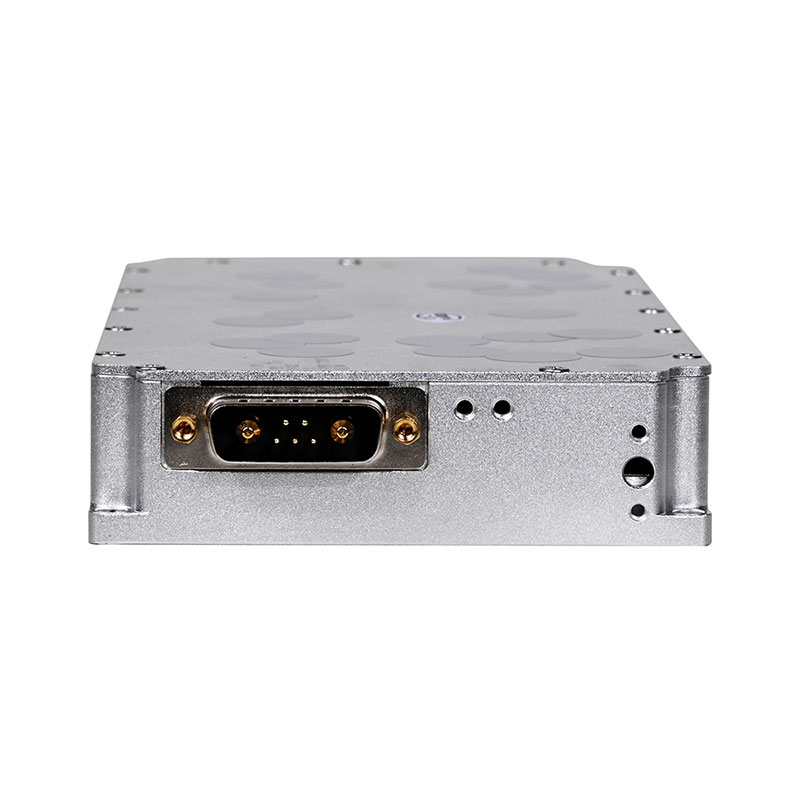

전원 공급 장치 인터페이스 | 전원 코드 빨간색 양극 검정색 음극 | 빨간색 긍정적 검정색 부정적 | |||

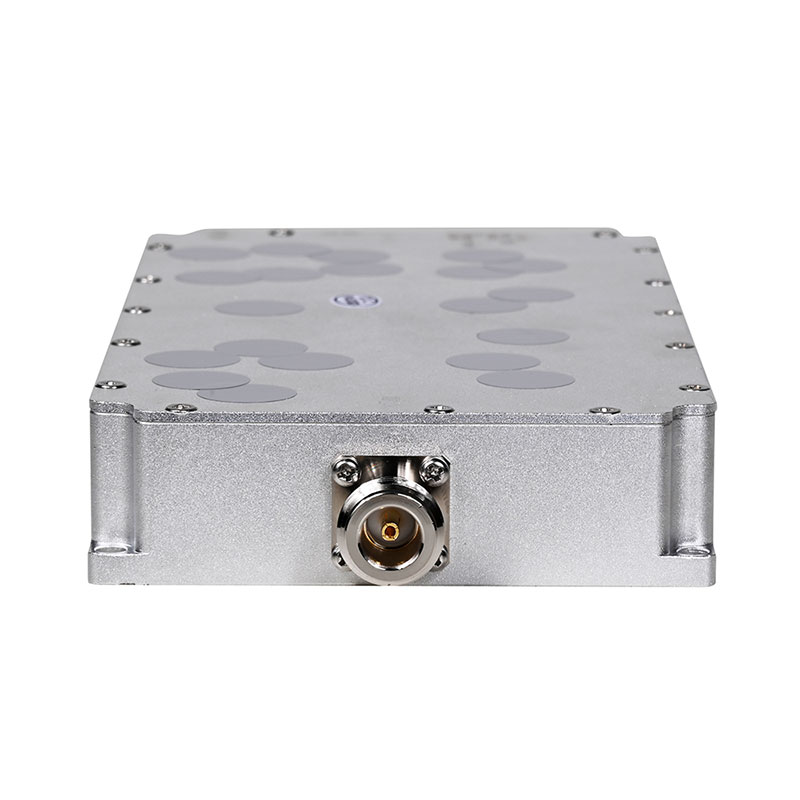

RF 출력 커넥터 | SMA | SMA 외부 나사 암형 시트 | |||
전류 | 7 이하 | A | |||

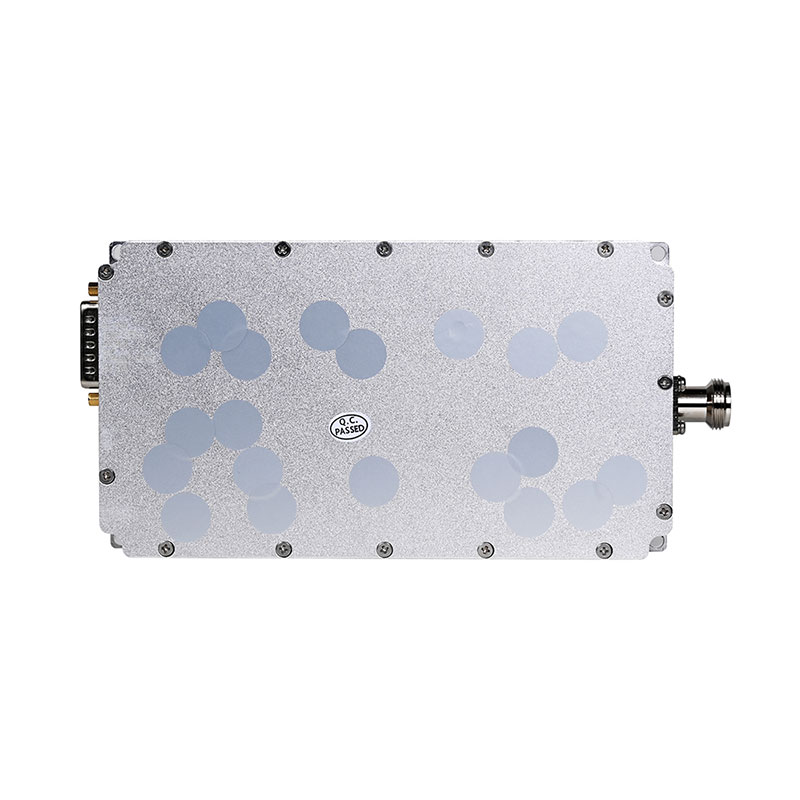

크기 | 90*170*27 | mm | |||
무게 | 0.8 | 킬로그램 |
I. 특징
주파수 범위:
이 RF 모듈은 1550-1620MHz의 주파수 범위 내에서 작동하며 드론 통신 및 탐색에 일반적으로 사용되는 대역을 포괄합니다.
출력 파워:
이 모듈은 100W의 높은 출력을 자랑하므로 강력한 신호 전송 및 간섭 기능이 가능합니다.
RF 출력 포트:
RF 모듈의 일반적인 연결 유형인 SMA Female 포트를 갖추고 있어 안정적인 신호 전송을 보장합니다.
작동 전압:
12V-30V의 넓은 작동 전압 범위를 지원하여 다양한 전압 환경에서 안정적으로 작동하는 모듈의 능력을 나타냅니다.
크기 및 무게:
참고자료에는 구체적인 치수가 언급되어 있지 않지만 전력 및 주파수 특성을 고려하면 적절한 크기와 무게로 모듈을 설계할 가능성이 높다.
인증 및 표준:
RoHS와 같은 환경 인증을 준수할 가능성이 높으며 이는 모듈이 설계 및 생산 과정에서 환경 보호 및 지속 가능성에 중점을 두고 있음을 나타냅니다.
II. 응용
드론 대응 시스템:
100W 1550-1620MHz RF 모듈은 드론 통신 대역과 일치하는 무선 주파수 신호를 방출하여 통신 및 내비게이션 시스템을 방해하여 잠재적으로 통제력 상실이나 정상적인 비행 중단을 일으킬 수 있습니다.
무선 통신 간섭:
드론 대책 외에도 이 모듈은 전자전, 보안 통신 등 다른 무선 통신 간섭 시나리오에 활용될 수 있습니다.
테스트 및 검증:
무선 통신 장치 또는 시스템의 테스트 및 검증 중에 이 모듈을 사용하여 간섭 신호를 시뮬레이션하고 장치의 간섭 방지 성능을 평가할 수 있습니다.
연구 및 교육:
무선 통신 및 무선 주파수 기술 분야의 연구자 및 교육자에게 이 모듈은 연구 및 실험 교육을 위한 귀중한 실험 도구 역할을 합니다.
